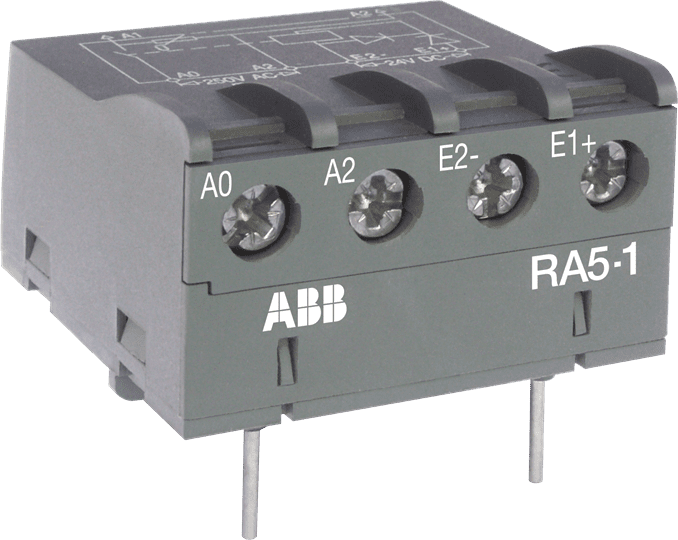

RA5-1

RA5-1 es un relé de interfaz diseñado para recibir señales de 24 V CC entregadas por PLC u otras fuentes con baja potencia de salida y restaurarlas con potencia suficiente para operar las bobinas de los contactores correspondientes. El relé de interfaz RA5-1 está compuesto por un relé electromecánico en miniatura equipado con contacto NA y con una bobina de 24 V CC de bajo consumo. La bobina del relé de interfaz está controlada por el PLC, mientras que el contacto NA garantiza la conmutación del contactor de potencia. La conmutación de las bobinas genera sobretensiones que tienen efectos negativos en los dispositivos electrónicos, en los aisladores y, más en general, en la vida útil de los componentes. El RA5-1 está equipado con supresores de sobretensiones: • en la bobina del relé de 24 V CC mediante un diodo, • en la bobina del contactor de potencia mediante un varistor. Además, el RA5-1 está protegido contra la inversión de polos del relé mediante un diodo insertado entre los terminales de entrada E1 y E2.
